縫線拉伸靜態試驗要求能施加和記錄對縫合線的拉伸力的設備，且在其工作量程20%~*范圍內的使用精為±1%。能夠以恒定的位移速率施加拉力。因?yàn)榭p線比較光滑，所以試驗工裝和試驗夾具應具有足夠大的剛度，從面可以忽略在所需載荷條件下的變形，為避免縫線在與夾具連接處的應力集中，我們設計了工裝，這樣可以將縫線在固定軸繞圈，在反側半弧夾具通過螺絲壓緊，為使半弧夾具具有一定的粗糙度，我們在夾縫線時在半弧內墊入橡膠片或者紗布，確保縫線在拉伸時不滑動，也不會因?yàn)閵A線太緊導致拉伸時從夾持地方斷裂，終結合拉伸試驗的接口設計并制作的工裝。
縫線靜態拉伸試驗方案：本次試驗樣品5個，將縫線在中間打一個簡單結，試驗標距為130±2mm,若縫線的長度不滿足標距130mm，可選擇標距為50±2mm，試驗速度100±5mm/min,并予以記錄，用我們設計的惡裝和夾具在線的兩端夾持在拉伸試驗機上，使打結的位置在中間，在拉伸試驗機上預加載0-2N，使夾具的縫線繃緊，縫線應與施力軸線平行，對縫線施加拉伸載荷，按照300mm/min的速度將縫線拉斷，記錄*力，作為縫線的斷裂強力。
縫線的靜態拉伸試驗結果：測試的五個樣品縫線均在打結處斷裂，未出現縫線在工裝上打滑現象，測試結果斷裂強力為173±4.15N.

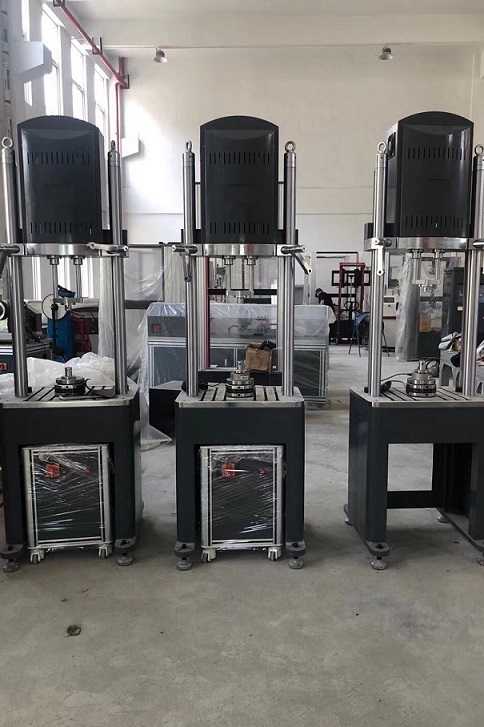

縫合線靜態拉伸試驗機技術參數：
1. 產品規格： HY-0580(門式）
2． 精度等級： 0.5級
3． 負荷： 1N 5N 10N 20N 50N 100N 200N 500N 1000N 2000N 5000N
4． 有效測力范圍：0.1/100-99.99%;
5． 試驗力分辨率，負荷±500000碼；內外不分檔，且全程分辨率不變。
6. 閉環控制采集頻率：1000HZ
7. 位移分辨率：0.0001mm
8. 變形分辨率：0.0001mm
9. 橫梁位移測量精度：分辨率高于0.0025mm
10． 有效試驗寬度：380mm
11． 有效試驗空間：800mm
12． 試驗速度:：0.001~500mm/min(任意調)
13. 速度精度：示值的±0.5%以內；
14．位移測量精度：示值的±0.5%以內；
15．變形測量精度：示值的±0.5%以內；
16．應力控速率范圍： 0.005%～6％FS/S
17．應力控速率精度： 速率＜0.05％FS/S時，為設定值的±1%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
18．應變控速率范圍： 0.002%～6％FS/S
19．應變控速率精度： 速率＜0.05％FS/S時，為設定值的±2%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
20. 恒力/位移/變形測量范圍：0.5％～99.99％FS
21．恒力/位移/變形測量精度：設定值＜10％FS時, 為設定值的±1%以內； 設定值≥10％FS時, 為設定值的±0.1%以內；
22．試臺升降裝置：快/慢兩種速度控制，可點動；
23．試臺安全裝置：電子限位保護
24．試臺返回：手動可以高速度返回試驗初始位置，自動可在試驗結束后自動返回；
25．試驗定時間自動停車,驗定變形自動停車,試驗定負荷自動停車
26．超載保護：超過大負荷10%時自動保護；
27. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護
28．電源功率： 750W
