2022-09-23
[]

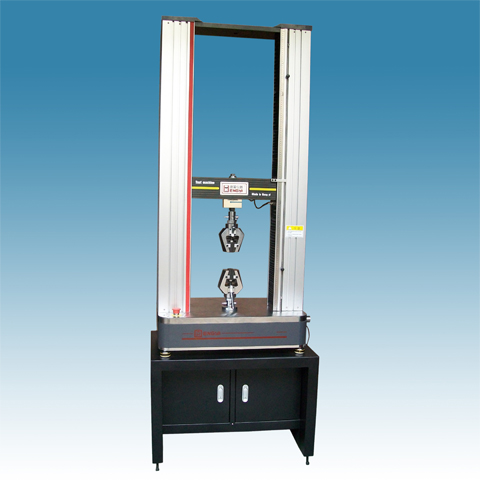

動力電池力學測試試驗設備推薦上海衡翼精密儀器有限公司生產HY-0580(單臂）或（雙臂）微機控制電子萬能材料試驗機。
衡翼儀器各類業務現已涵蓋新一代材料研發、新能源材料、零件檢測、軌道交通等戰略性新興產業，已形成可生產全系列的電子萬能試驗機，液壓萬能試驗機，電子扭轉試驗機，擺錘沖擊強度試驗機，緊固件類檢測儀器，IC類檢測儀器，塑料類檢測儀器，橡膠類檢測儀器，電子式高頻疲勞試驗機，電液伺服式動態疲勞試驗機以及定制專用檢測儀器等.
衡翼電子萬能試驗機可測試的項目有：隔膜的拉伸強度、斷裂伸長率、穿刺強度、鋰離子軟包電池的平壓試驗、鋰離子軟包電池的側壓試驗、銅箔抗拉強度和斷裂伸長率，鋁箔抗拉強度和斷裂伸長率，鋁塑復合膜拉伸強度、斷裂伸長率、剝離力、熱封強度、穿刺強度，電極粘接剝離強度和拉脫強度，匯流排抗拉強度，PCB焊接強度/組件粘接拉脫力測試、疲勞耐久性-撓度、拉伸測試，泡棉襯墊抗壓強度和抗壓縮永久變形性，郵電局池殼抗拉強度和穿刺強度測試，電池電芯靜態彎曲測試、靜態壓縮（擠壓）測試，靜態穿刺（壓痕）測試，電池模組靜態抗擠壓性能測試，三點彎曲測試、90度/180度剝離測試、針刺測試等。
動力電池力學測試試驗設備技術參數：
1. 產品規格： HY-0580 可配多只不同負荷的傳感器
2． 精度等級： 0.5級
3． 負荷： 1N 5N 10N 20N 50N 100N 200N 500N 1000N 2000N 3000N 5000N（可選）
4． 有效測力范圍：0.1/100-99.999%;
5． 試驗力分辨率，負荷±500000碼；內外不分檔，且全程分辨率不變。
6． 有效試驗寬度：120mm
7． 有效試驗空間：800mm
8． 試驗速度:：0.001~500mm/min(任意調)
9. 速度精度：示值的±0.5%以內；
10．位移測量精度：示值的±0.5%以內；
11．變形測量精度：示值的±0.5%以內；
12．應力控速率范圍： 0.005%～6％FS/S
13．應力控速率精度： 速率＜0.05％FS/S時，為設定值的±1%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
14．應變控速率范圍： 0.002%～6％FS/S
15．應變控速率精度： 速率＜0.05％FS/S時，為設定值的±2%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；
16. 恒力/位移/變形測量范圍：0.5％～99.99％FS
17．恒力/位移/變形測量精度：設定值＜10％FS時, 為設定值的±1%以內； 設定值≥10％FS時, 為設定值的±0.1%以內；
18．試臺升降裝置：快/慢兩種速度控制，可點動；
19．試臺安全裝置：電子限位保護
20．試臺返回：手動可以高速度返回試驗初始位置，自動可在試驗結束后自動返回；
21．試驗定時間自動停車,試驗定變形自動停車,試驗定負荷自動停車
22．超載保護：超過大負荷10%時自動保護；
23. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護
23．電源功率： 750W
24．主機重量： 100kg
25. 電源電壓: 220V（單相）
26. 主機尺寸：470*400*1710mm

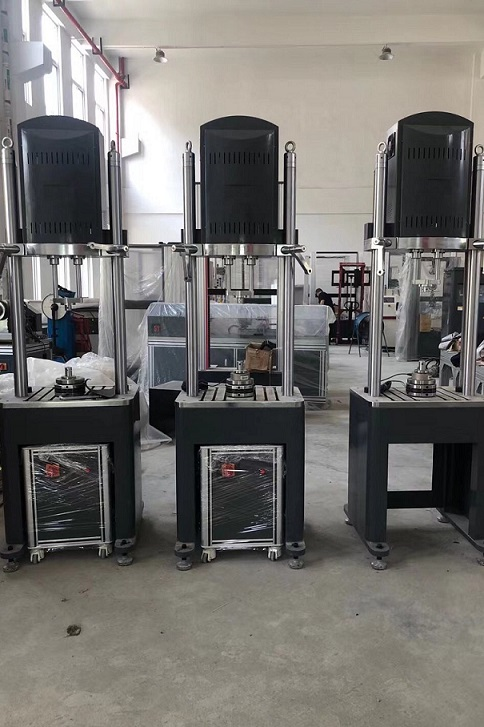

衡翼電子式動態疲勞試驗機可測試的項目有：薄膜拉伸疲勞測試，PCB彎曲疲勞測試，電池連接器（電線、接頭等）插拔力測試等。
動力電池力學測試試驗設備主要技術參數
1.測力范圍： ±5000N
2.測力精度：1級(例如100N測量 ，誤差在100±1N。）
3.力值小分變率：0.01N
4.力值測量范圍：50N~5000N
5.位移測量精度：1級
6.示值相對誤差：1%
7.控制精度：±1%
8.試驗頻率 : 0.1- 15Hz
9.波形：正弦波，余弦波，方波，三角波，鋸齒波等
10.作動器位移：（0--200或±100mm，作動器位移精度為±1%，分辨率為0.01mm）
11.左右大空間：450mm
12.試驗高度空間：500mm
13.測試空間（拉伸空間300mm，壓縮空間500mm）因為拉伸夾具大，壓縮夾具小，以上為標準空間，也可按客戶要求定制）
14.外形尺寸（長×寬×高）：約680x700x2500mm
15.電源電壓：380V 功率：5000W
16.重量：600kg

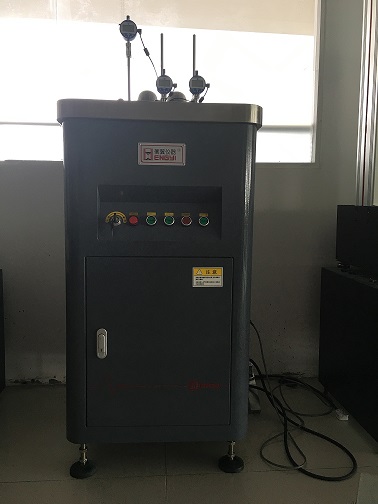

衡翼熱變形維卡試驗機可以測試項目有：熱變形溫度（HDT)和維卡軟化點溫度等測試。
隔膜熱變形維卡試驗機主要技術參數：
1.溫度控制范圍：環境溫度—300℃
2.升溫速率：（120±10）℃/h
(12±1)℃/6min
(50±5)℃/h
(5±0.5)℃/6min
3.溫度示值誤差：0.1℃
4.溫度控制精度：±0.5℃
5.形變示值誤差：±0.001mm，
6.變形測量范圍：0—5mm
7.實驗架個數：3個
8.負載桿及托盤質量：68g
9.標準砝碼：一套
10.加熱介質：甲基硅油（運動粘度一般選擇200厘斯）或變壓器油
11.冷卻方式：150℃以上自然冷卻，150℃以下水冷或自然冷卻。
12.加熱功率：4kw
13.電源電壓：220V 50Hz
14.儀器重量：150Kg
15.儀器尺寸：528mm×545mm×850mm
16．客戶自配電腦打印機。
